Sur une Renault Clio 2, le système antidémarrage repose sur plusieurs composants répartis dans l’habitacle et le compartiment moteur. Identifier le bon élément parmi l’UCH, la bague de transpondeur et le calculateur moteur évite des heures de diagnostic à l’aveugle. La difficulté principale tient au fait que la localisation précise varie selon la phase du véhicule et sa motorisation.
Voyant antidémarrage Clio 2 : lire le symptôme avant de chercher le boîtier
Avant de démonter quoi que ce soit, le comportement du voyant rouge sur le tableau de bord oriente déjà vers la zone de panne. Ce tri symptomatique fait gagner un temps considérable.
Un voyant qui clignote alors que le moteur est entraîné mais ne démarre pas pointe vers une clé non lue ou rejetée par le système. La panne se situe alors côté bague de transpondeur ou côté puce intégrée à la clé.
Un voyant fixe suivi d’un démarrage puis d’un arrêt quasi immédiat oriente plutôt vers un problème de communication entre l’UCH et le calculateur moteur. L’autorisation de démarrage est transmise mais pas validée en bout de chaîne.
Un voyant totalement absent dès la mise du contact doit conduire à contrôler l’alimentation et les fusibles du module. Le fusible F32, qui protège l’UCH, mérite alors une vérification prioritaire. Repérer l’emplacement du boîtier anti démarrage Clio 2 devient pertinent une fois ce premier tri effectué.
UCH, bague et calculateur moteur : trois composants à ne pas confondre
Le système antidémarrage de la Clio 2 ne se résume pas à un seul boîtier. Il se décompose en trois éléments distincts, chacun ayant un rôle et un emplacement propres.
| Composant | Emplacement | Rôle dans l’antidémarrage | Indice de panne associé |
|---|---|---|---|
| UCH (Unité Centrale Habitacle) | Sous le tableau de bord, côté conducteur, derrière les garnitures | Reçoit le code transpondeur et autorise le démarrage | Pannes multiples simultanées (centralisation, éclairage, essuie-glaces, clignotants) |
| Bague de transpondeur | Autour du contacteur de démarrage (barillet) | Capte le signal émis par la puce de la clé | Voyant clignotant, clé non reconnue |
| Calculateur moteur | Compartiment moteur, fixé près du tablier côté passager (varie selon motorisation) | Vérifie l’autorisation reçue de l’UCH avant d’activer injection et allumage | Démarrage puis arrêt immédiat du moteur |
L’UCH reste le composant le plus souvent mis en cause dans les pannes d’antidémarrage récurrentes. Un UCH défaillant provoque rarement un seul symptôme isolé. Des anomalies de centralisation, de vitres électriques ou d’éclairage intérieur apparaissent en parallèle. Cette combinaison de dysfonctionnements constitue un indice fiable pour orienter le diagnostic.
Accéder physiquement à l’UCH

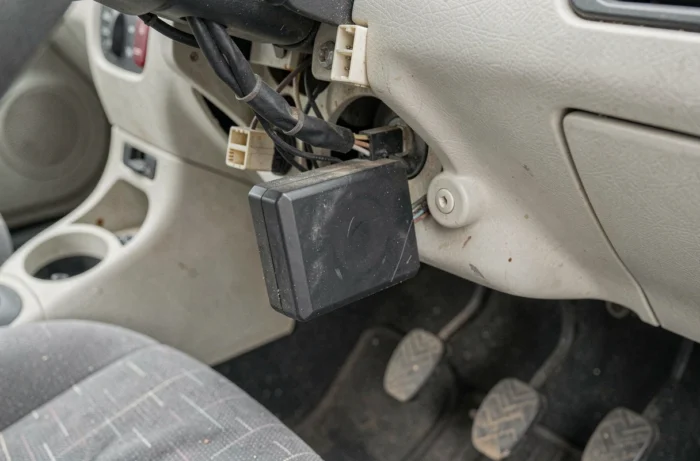

L’UCH se trouve derrière la garniture inférieure du tableau de bord, côté gauche. Pour y accéder, il faut retirer le cache sous le volant, maintenu par des vis Torx ou des clips selon la phase de production. Le boîtier électronique apparaît alors, connecté par un faisceau de plusieurs broches.
La bague de transpondeur, elle, est invisible sans démontage. Elle entoure le barillet de contact et se présente sous la forme d’un anneau relié par un fil fin au connecteur de l’UCH.
Calculateur moteur Clio 2 : des références qui changent selon la version
Les sources spécialisées montrent que le calculateur moteur varie selon la motorisation et la phase de production. Sur les versions essence 1.4 et 1.6 16V, on rencontre des calculateurs Siemens Sirius 32. Certaines Clio 2 équipées du moteur 1.2 16V utilisent des calculateurs Magneti Marelli IAW 5NR2.
Cette distinction a une conséquence directe : en cas de remplacement du calculateur, la référence Renault inscrite sur l’étiquette du boîtier doit correspondre exactement. Un calculateur de même marque mais de référence différente ne sera pas reconnu par l’UCH, et le système antidémarrage bloquera le démarrage.
- Avant toute intervention, relever la référence complète sur l’étiquette collée sur le calculateur moteur
- Comparer cette référence avec celle du calculateur de remplacement (même numéro Renault, même version logicielle)
- Prévoir une reprogrammation du couple UCH-calculateur si les deux éléments ne sont pas d’origine commune
Le remplacement d’un calculateur seul, sans synchronisation avec l’UCH, aboutit systématiquement à un blocage antidémarrage. Cette opération nécessite un outil de diagnostic capable de lire et d’écrire les codes d’appairage entre les deux modules.
Diagnostic antidémarrage Clio 2 : la méthode par élimination
Plutôt qu’un démontage systématique, une approche séquentielle réduit le risque d’erreur et le coût d’intervention.
Étape 1 : vérifier les fusibles
La boîte à fusibles habitacle se situe sous le tableau de bord, côté conducteur. Le fusible F32 protège directement l’UCH et le circuit antidémarrage. Le fusible F36 alimente le circuit transpondeur. Un fusible fondu dans l’un de ces emplacements explique un refus total de démarrage sans autre symptôme électrique apparent.
Étape 2 : tester avec la seconde clé
La Clio 2 est livrée avec deux clés contenant chacune un transpondeur. Si le véhicule démarre avec la seconde clé, la panne provient de la puce de la première clé et non du boîtier UCH ni de la bague.
Étape 3 : observer les pannes associées
Si la centralisation, les clignotants ou les essuie-glaces présentent des dysfonctionnements simultanés, l’UCH est probablement en cause. En revanche, si seul le démarrage est affecté et que le voyant clignote normalement, la bague de transpondeur ou le calculateur moteur deviennent les suspects prioritaires.
Le code antidémarrage est inscrit sur une carte ou dans le carnet d’entretien livré avec le véhicule. Ce code permet à un professionnel de reprogrammer une clé ou de réinitialiser l’appairage UCH-calculateur. Sans ce code, l’intervention devient nettement plus complexe et plus coûteuse.
Sur un véhicule d’occasion dont le carnet est absent, certains réparateurs spécialisés peuvent extraire le code directement depuis l’UCH à l’aide d’un outil de diagnostic dédié, à condition que le module soit encore fonctionnel. Vérifier la présence de cette carte lors de l’achat d’une Clio 2 reste le réflexe le plus simple pour éviter un blocage ultérieur.
